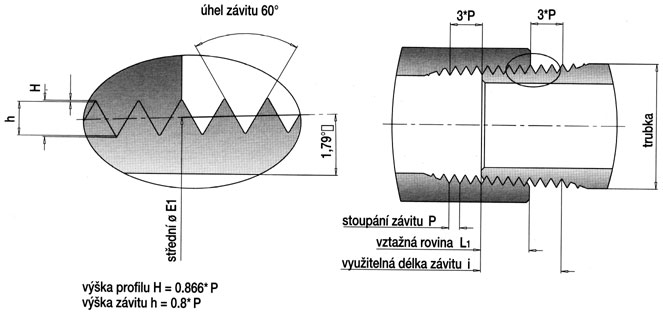

zkratka: | NPT | |
označení: | 3/8 - 18 NPT | |
typ závitu: | vnitřní závit kuželový | vnější závit kuželový (kužel 1:16) |
použití: | trubkový závit, pro závitová šroubení, s těsnícím prostředkem těsnící v závitu |
závit | trubka vněj. ø |
počet chodů | P | h | střední ø E1 | L1 | i |
1/8" NPT | 10,287 | 27 | 0,941 | 0,753 | 9,489 | 4,102 | 6,703 |
1/4" NPT | 13,761 | 18 | 1,411 | 1,129 | 12,487 | 5,786 | 10,206 |
3/8" NPT | 17,145 | 18 | 1,411 | 1,129 | 15,926 | 6,096 | 10,358 |
1/2" NPT | 21,336 | 14 | 1,814 | 1,451 | 19,772 | 8,128 | 13,556 |
3/4" NPT | 26,670 | 14 | 1,814 | 1,451 | 25,117 | 8,611 | 13,861 |
1" NPT | 33,401 | 11 1/2 | 2,209 | 1,767 | 31,461 | 10,160 | 17,343 |
1 1/4" NPT | 42,164 | 11 1/2 | 2,209 | 1,767 | 40,218 | 10,668 | 17,953 |
1 1/2" NPT | 48,260 | 11 1/2 | 2,209 | 1,767 | 46,287 | 10,668 | 28,377 |
