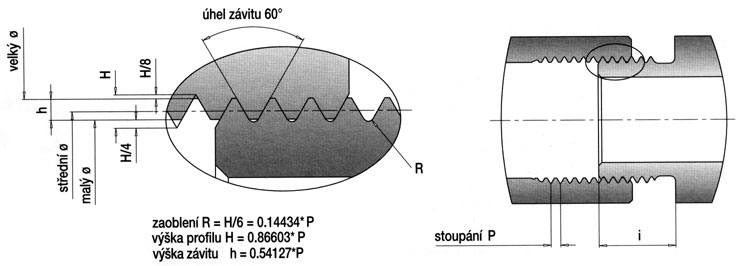

zkratka: | M | |
označení: | M 12 x 1,5 | |
druh závitu: | vnitřní válcový závit | vnější závit válcový |
použití: | obvyklý závit nebo s jemným stoupáním, závit netěsnící v závitu |
závit | vnější závit (tol. -6g) vnitřní závit (tol. -6H) |
h | max. velký ø | max. střední ø min. střední ø |
min. malý ø | i |
M 5 | 0,8 | 0,433 | 4,976 | 4,480 | 4,134 | |
M 8 x 1,0 | 1,0 | 0,541 | 7,974 | 7,350 | 6,917 | 8 |
M 10 x 1,0 | 1,0 | 0,541 | 9,974 | 9,350 | 8,917 | 8 |
M 12 x 1,0 | 1,0 | 0,541 | 11,974 | 11,350 | 10,917 | |
M 12 x 1,5 | 1,5 | 0,812 | 11,968 | 11,026 | 10,376 | 12 |
M 14 x 1,0 | 1,0 | 0,541 | 13,974 | 13,350 | 12,917 | |
M 14 x 1,5 | 1,5 | 0,812 | 13,968 | 13,026 | 12,376 | 12 |
M 16 x 1,0 | 1,0 | 0,541 | 15,974 | 15,350 | 14,917 | |
M 16 x 1,5 | 1,5 | 0,812 | 15,968 | 15,026 | 14,376 | 12 |
M 18 x 1,0 | 1,0 | 0,541 | 17,974 | 17,350 | 16,917 | |
M 18 x 1,5 | 1,5 | 0,812 | 17,968 | 17,026 | 16,376 | 12 |
M 20 x 1,5 | 1,5 | 0,812 | 19,968 | 19,026 | 18,376 | 14 |
M 22 x 1,5 | 1,5 | 0,812 | 21,968 | 21,026 | 20,376 | 14 |
M 24 x 1,5 | 1,5 | 0,812 | 23,968 | 23,026 | 22,376 | 14 |
M 26 x 1,5 | 1,5 | 0,812 | 25,968 | 25,026 | 24,376 | 16 |
M 27 x 2,0 | 2,0 | 1,083 | 26,962 | 25,701 | 24,835 | 16 |
M 30 x 2,0 | 2,0 | 1,083 | 29,962 | 28,701 | 27,835 | 16 |
M 33 x 2,0 | 2,0 | 1,083 | 32,962 | 31,701 | 30,835 | 18 |
M 36 x 2,0 | 2,0 | 1,083 | 35,962 | 34,701 | 33,835 | 18 |
M 42 x 2,0 | 2,0 | 1,083 | 41,962 | 40,701 | 39,835 | 20 |
M 45 x 2,0 | 2,0 | 1,083 | 44,962 | 43,701 | 42,835 | 20 |
M 48 x 2,0 | 2,0 | 1,083 | 47,962 | 46,701 | 45,835 | |
M 52 x 2,0 | 2,0 | 1,083 | 51,962 | 50,701 | 49,835 |
