Tabulka sil na pístu a spotřeby vzduchu

  Průměr pístu (mm)
16 20 25 32 40 50 63 80 100 125 160 200 250
Plocha pístu
(cm2)*		 A 2,0 3,1 4,9 8,0 12,6 19,6 31,2 50,0 78,0 122,7 201,0 314,1 490,8
B 1,7 2,6 4,1 6,9 10,6 16,5 28,0 45,4 73,6 114,7 188,5 301,5 471,2
Síla na pístnici (kN)
při tlaku...MPa		 0,1 0,018 0,028 0,044 0,072 0,113 0,176 0,281 0,452 0,706 1,104 1,809 2,827 4,417
0,2 0,036 0,056 0,088 0,144 0,226 0,353 0,561 0,905 1,413 2,209 3,619 5,654 8,835
0,3 0,054

0,084

 0,132 0,217 0,339 0,530 0,842 1,357 2,120 3,313 5,428 8,482 13,253
0,4 0,072 0,113 0,176 0,289 0,452 0,707 1,122 1,809 2,827 4,417 7,238 11,309 17,671
0,5 0,090 0,141 0,220 0,362 0,535 0,884 1,402 2,262 3,534 5,522 9,407 14,137 22,089
0,6 0,108 0,169 0,265 0,434 0,678 1,060 1,683 2,714 4,241 6,626 10,857 16,964 26,507
0,7 0,126 0,197 0,309 0,506 0,792 1,237 1,963 3,167 4,948 7,731 12,666 19,792 30,952
0,8 0,144 0,226 0,353 0,579 0,905 1,141 2,244 3,619 5,654 8,835 14,476 22,619 35,342
0,9 0,162 0,254 0,397 0,651 1,018 1,590 2,524 4,071 6,361 9,940 16,286 25,447 39,760
1,0 0,180 0,282 0,441 0,723 1,131 1,767 2,805 4,523 7,068 11,044 18,095 28,274 44,178
Spotřeba vzduchu
(dm3/100mm zdvihu)
při tlaku...MPa 1)		 0,1 0,04 0,06 0,09 0,18 0,30 0,46 0,71 1,20 1,90 2,65 4,60 6,90 10,80
0,2 0,06 0,09 0,14 0,27 0,43 0,69 1,00 1,85 2,85 4,10 6,90 10,40 16,30
0,3 0,08 0,12 0,19 0,36 0,53 0,92 1,40 2,45 3,80 5,50 9,20 13,90 21,80
0,4 0,10 0,15 0,24 0,45 0,72 1,15 1,75 3,00 4,75 6,95 11,50 17,40 27,20
0,5 0,12 0,18 0,29 0,55 0,86 1,40 2,10 3,65 5,70 8,40 13,80 20,90 32,70
0,6 0,14 0,21 0,34 0,65 1,00 1,60 2,50 4,25 6,60 9,70 16,00 24,40 38,20
0,7 0,16 0,25 0,39 0,73 1,15 1,80 2,85 4,85 7,60 11,15 18,30 27,90 43,70
0,8 0,18 0,28 0,41 0,82 1,30 2,00 3,20 5,45 8,50 12,55 20,60 31,50 49,20
0,9 0,20 0,31 0,49 0,90 1,45 2,30 3,55 6,10 9,50 14,00 22,90 35,00 54,60
1,0 0,22 0,34 0,53 1,00 1,60 2,50 3,90 6,40 10,40 15,40 25,20 38,50 60,10


* A - Plocha pístu ze zadní strany válce
  B - Plocha pístu ze strany pístnice

1)

Spotřeba vzduchu v dm3 na 100 mm zdvihu (nasátého vzduchu před stalčením kompresorem).
Objem přívodního potrubí není ve výpočtu zahrnut.
Uvedené hodnoty platí pro plochy pístu A.
Hodnoty pro plochy pístu B se mění ve stejném poměru jako A:B.

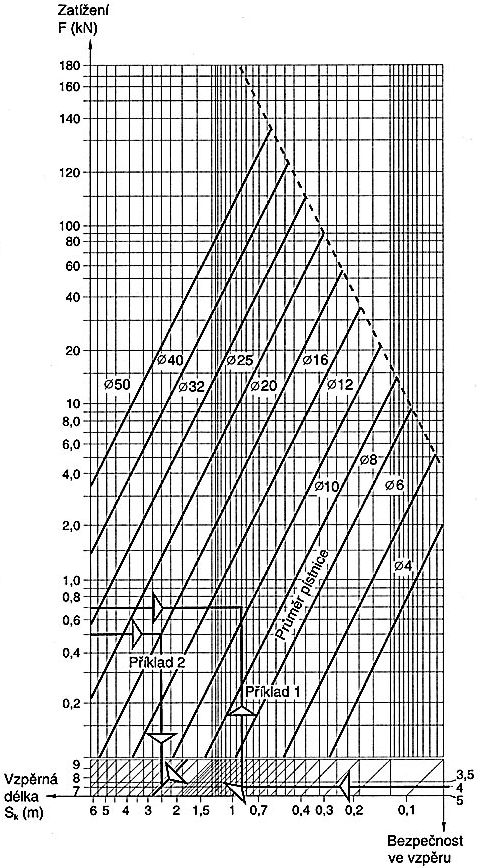

Diagram zatížení pístnic válců
o průměru pístu ø8 - ø250 mm

- pro standardní válce

- pro oválné válce

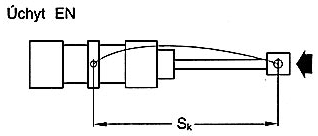

Pro zamezení nedovoleného průhybu pístnice při namáhání na vzpěr u válců delších zdvihů je nutné dimenzovat průměry pístnic dle uvedeného diagramu. Hodnota zatížené (kN) se určí z tabulky sil na pístu dle průměru pístu a použitého tlaku vzduchu. Pokud by existovaly zvláštní požadavky na upnutí, příp. boční síly, nutno řešit s výrobcem.
Doporučená bezpečnost ve vzpěru 3,5 - 5.

Příklad 1:

Dané hodnoty:
Síla na pístu: 0,7 kN
Délka zdvihu: 1000 mm
Pracovní tlak: 0,6 MPa

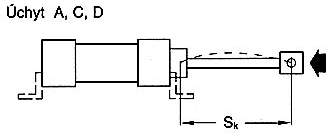

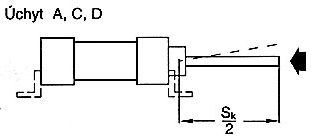

Úchyt C

Zadání:
Určit průměr pístnice při 4násobné bezpečnosti. Překontrolovat sílu pístu, vyplývající z výsledného průměru pístnice a válce.

Řešení:
Viz diagram Příklad 1.
Průměr pístnice leží mezi ø12 a ø16 mm, a proto se zvolí průměr pístnice ø16 mm. Dle tabulky sil na pístu je potřebný válec o ø40 mm.

Příklad 2:

Dané hodnoty:
Válec ø50 mm
Pístnice ø20 mm

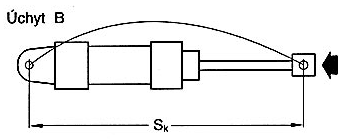

Úchyt B

Zadání:
Určit maximální zdvih pístu při 4násobné bezpečnosti pístnice.

Řešení:
Viz diagram Příklad 2.
Pístnice Sk = 2900 mm
Maximální zdvih = 1450 mm
