PNEUMATICKÝ OTOČNÝ POHON | |
jednočinný Max. kroutící moment pro 6 pružin a 6 bar: 7-1190 Nm |
dvojčinný Max. kroutící moment při 6 bar: 7-3100 Nm |
Dvojitý hřebenový mechanismus s pastorkem
Široce dimenzované vodící plochy
Seřiditelné obě koncové polohy pístů o ±4°
Stejné těleso pro dvojčinné i jednočinné provedení
Precizní opracování vnitřních ploch pro minimální tření
Chemicky niklované ozubení hřídele (na přání nerez)
Zapouzdřené pružiny s epoxidovým povrchem
Různé povrchové úpravy pro lepší odolnost
Připojovací plocha pro snímač polohy nebo pozicioner
Různé varianty těsnění pro teplotní a provozní zatížení
POUŽITÍ:
Určeno pro ovládání uzavíracích i regulačních armatur jako jsou například
kulové kohouty, mezipřírubové i přírubové klapky, bezpečnostní uzávěry atd.
Konstrukční provedení však umožňuje tyto pohony použít i jako zdroj kývavého
pohybu například v manipulátorech a dalších zařízeních. Použití jiného řídícího
média než tlakového vzduchu prosím konzultujte s námi.
OCHRANA PROTI KOROZI:
Provedení A
tělo tvrdě eloxováno, koncové hlavice pokryty vrstvou polyesteru
Tvrdé eloxování je elektrolytický proces, při kterém je oxidová vrstva přibližně
50 µm silná, nanesena na nosný materiál - hliník. Tato vrstva je pevně spojena
se základním materiálem a je odolná i proti velkým teplotním výkyvům.
Oxid hlinitý je chemicky stabilní při pH hodnotách od 4,5 do 8,5, ale může být
odolný i proti silným kyselinám i alkalickým mediím. Je odolný i vůči kyselině
dusičné pH1 a hydroxidu amonném (salmiaku) pH13. Oxid hlinitý je jeden z nejtvrdších
materiálů
(45 - 65 Rockwell).
Provedení B
tělo tvrdě eloxováno + vrstva PTFE, koncové hlavice chromatovány s vrstvou polyesteru
Vhodné pro všeobecné použití. Pro kyselé nebo i zásadité roztoky o nízké koncentraci.
Nedoporučuje se pro kyselinu dusičnou a N-Methyl Pirolidon (rozpouštědlo).
Provedení C
tělo chemicky niklováno, pokryto transparentní vrstvou polyesteru, koncové hlavice
chromatovány s transparentní vrstvou polyesteru
ENP nebo ENC nanášení na povrch je prováděno
88 -93 % niklu a 7 - 12 % fosforu. Jedná se o chemický proces, který probíhá
bez proudu, nanesením na nosný materiál. Síla vrstvy je cca 25 - 30 µm. Vyznačuje
se dobrou chemickou odolností proti solné mlze a především proti alkalickým
nežli kyselým médiím.
Je nutno dbát aby nedošlo k poškrábání či jiným způsobem k narušení povrchu
ENC nebo ENP, protože by obnažený základní materiál byl lehce napadnutelný korozí.
Na požádání je možno takto upravit i písty.
Provedení D
tělo tvrdě eloxováno + vrstva PTFE, koncové hlavice chromatovány + vrstva PTFE
Vhodné pro všeobecné použití. Pro kyselé nebo i zásadité roztoky o nízké koncentraci.
Nedoporučuje se pro kyselinu dusičnou a N-Methyl Pirolidon (rozpouštědlo).
ZVLÁŠTNÍ PROVEDENÍ:
Na přání zákazníka může být provedena i zvláštní povrchová úprava, např. polyester
ve výběru dle stupnice RAL, polyurethan atd., nebo hřídel z ušlechtilé oceli
- provedení "E".
POVRCHOVÉ ÚPRAVY JSOU TESTOVÁNY DLE ASTM B117-94 a DIN 50018 - ASTM G87
PŘIPOJOVACÍ PLOCHY POHONU AT:
Pohon x armatura | Pohon x snímač polohy | Pohon x řídící ventil |
ISO 5211 - DIN 3337 | NAMUR - VDI/VDE 3845 | NAMUR - 1/4" (kromě AT70) |
TECHNICKÁ DATA:
Řídící médium: | Suchý nebo přimazávaný tlakový vzduch, neagresivní plyn nebo lehký hydraulický olej. | Konstrukce: | Vhodné pro instalaci jak v interiérech tak i v exteriérech. |
Řídící signál: | AT..DA min. 1bar - max. 10bar AT..SR min. 2bar - max. 10bar |
Vnější a vnitřní nastavení úhlu otočení: | V poloze 0 a 90° lze nastavit ±4°. |
Rozsah teplot: | Pro standardní provedení s NBR těsněním min. -20°C max. +80°C Silikon min. -40°C max. +80°C Viton min. -20°C max. +150°C |
Úhel otočení: | 90° - 120° - 180° s možností nastavení ± 4° obou poloh 90 zdvihu. Pouze u 120° a 180° ±4° jen v jedné poloze. |
OVLÁDÁNÍ:
DVOJČINNÝ PNEUMATICKÝ POHON AT .. DA
JEDNOČINNÝ PNEUMATICKÝ POHON AT .. SR
Změna směru otáčení: Otočením pístů o 180° (viz Pokyny pro montáž a demontáž).
Řízení rychlosti otáčení: Pomocí rychloodfukových nebo škrtících ventilů
na výstupu.
3 POLOHOVÝ PNEUMATICKÝ POHON:
Firma AIRTORQUE vyvinula vlastní pneumatický pohon, který dává možnost využít
3 rozdílné polohy při ovládání. Jsou nastavitelné například tyto polohy: 0°
- 45° - 90°, 0° - 30° - 90°, 0° - 90° - 180°. Pohon může být jak dvojčinný tak
i jednočinný.

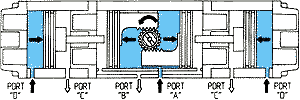

Provedení 1 (střední pozice): tato pozice se získá jestliže je tlakový
vzduch přiveden součastně do otvoru A a D. Rozdílem plochy externích pístů jsou tyto přestaveny do krajní polohy,která udržuje centrální písty ve střední poloze. Odvětrány jsou otvory B a C. |
|
Provedení 2 (plně otevřená pozice): tato pozice se získá jestliže je tlakový vzduch přiveden součastně do otvoru A a C (vzduch v otvoru C není nezbytný). Odvětrány jsou otvory B a D. | |
Provedení 3 (plně zavřená pozice): tato pozice se získá jestliže je tlakový vzduch přiveden do otvoru B. Odvětrán je otvor A. |
